(83) I/O Hardware 2 - Polling

### *Polling ###

: processor랑 i/o device간의 interraction(상호작용)을 구현할 수 있는 방법



: 다음 I/O 작업 시간인지 확인하기 위해 장치 상태를 주기적으로 확인하는 process

=> processor가 i/o작업을 처리하는 해당 device에 busy bit를 반복적으로 check하는 방식으로 제어를 진행한다.

​

+

busy bit- 1: controller가 i/o작업 처리하고 있는 상황

busy bit- 0: controller가 작업을 다 마치고 대기 상황

​

​< 순서 >

1. processor가 busy bit를 확인한다.

: processor가 i/o작업을 처리하는 해당 device에 대한 busy bit를 반복적으로 check하는 방식으로 제어를 진행한다.

=> 해당 device가 이전 작업을 끝낼 때 까지(busy bit 가 0) bit값을 확인한다.

​

2. control register에서 processor가 write bit를 1로 설정한다.

(data-out register에 실제로 write를 수행할 data내용을 저장한다.)

​

3. processor가 command-ready bit를 1로 설정한다.

(제어 명령을 주겠다 어필)

​

4. controller가 busy bit를 다시 1로 설정한다.

(device controller가 자신에게 온 command를 알기위해 command register을 본다 => write command라는 것을 인지한다.)

​

5. controller는 data-out register을 읽는다.

(실제로 data가 기록이 된 data-out register을 읽어와서 device를 통해서 출력해야할 bit정보를 가져온다, 출력 후 device controller가 command-ready bit(명령 받았는지 check하는 bit)를 0으로 둔다, 그 후 os에게 status register 값을 0으로 만든다(일이 끝났다고 보고한다.) 그리고 error bit을 0으로 두어 진짜 끝났음을 알려준다.)

​

6. controller가 busy bit를 삭제한다.

​

​

​

​

processor가 다른 process를 처리한다고 busy bit를 빨리 인지하지 못하면 data 로스가 발생할 수 있다.

=> device가 작업을 끝낸후 생성한 data들이 buffer overflow가 발생해서 보고해야될 data가 삭제 될수 있다.

==>> 작업이 끝났다고 알려주는 방식을 사용하면 좋다 (interrupt방식)

===>>> < *Interrupt >

: 주의가 필요한 장치에서 microprocessor로 보내는 신호

​

: Polling방식에 비해 cpu의 이용률을 효과적으로 증가시킬수 있다.

​

: context switching overhead가 있다.

• Interrupt request line.

• Interrupt handler routine.



출처: Operating System Concepts 10th Ed (John Wiley & Sons, Inc. 2018) ​

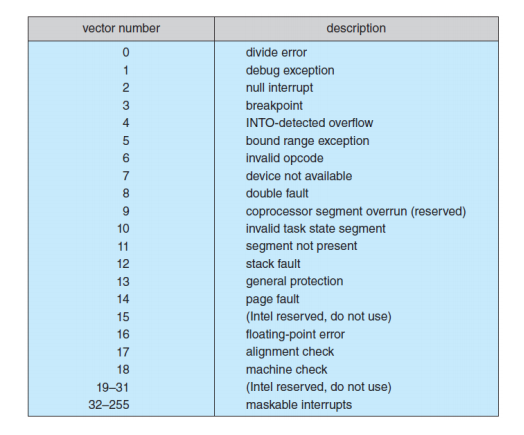

< Interrupt vector >

: specialized interrupt handlers의 memory address 포함

: single interrupt handler가 가능한 모든 interrupt의 source를 검색할 필요성 감소



출처: Operating System Concepts 10th Ed (John Wiley & Sons, Inc. 2018) ​
